車載用モジュール
-
状態：供給

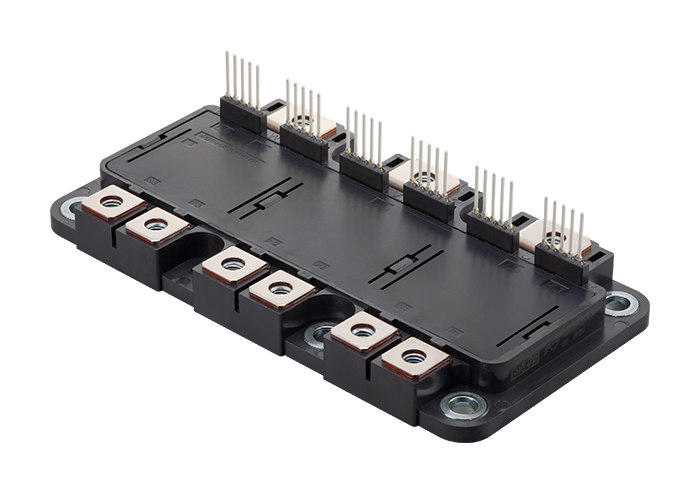

車載用IGBTモジュール(Xシリーズ)
750Vクラス
特徴
- 第7世代RC-IGBTチップを適用し、小型化を実現
- 直接水冷構造による高い冷却性能
- 電流センスIGBTと温度センスダイオードを内蔵し、高速・高精度な短絡保護と過熱保護が可能
用途
- 自動車
仕様

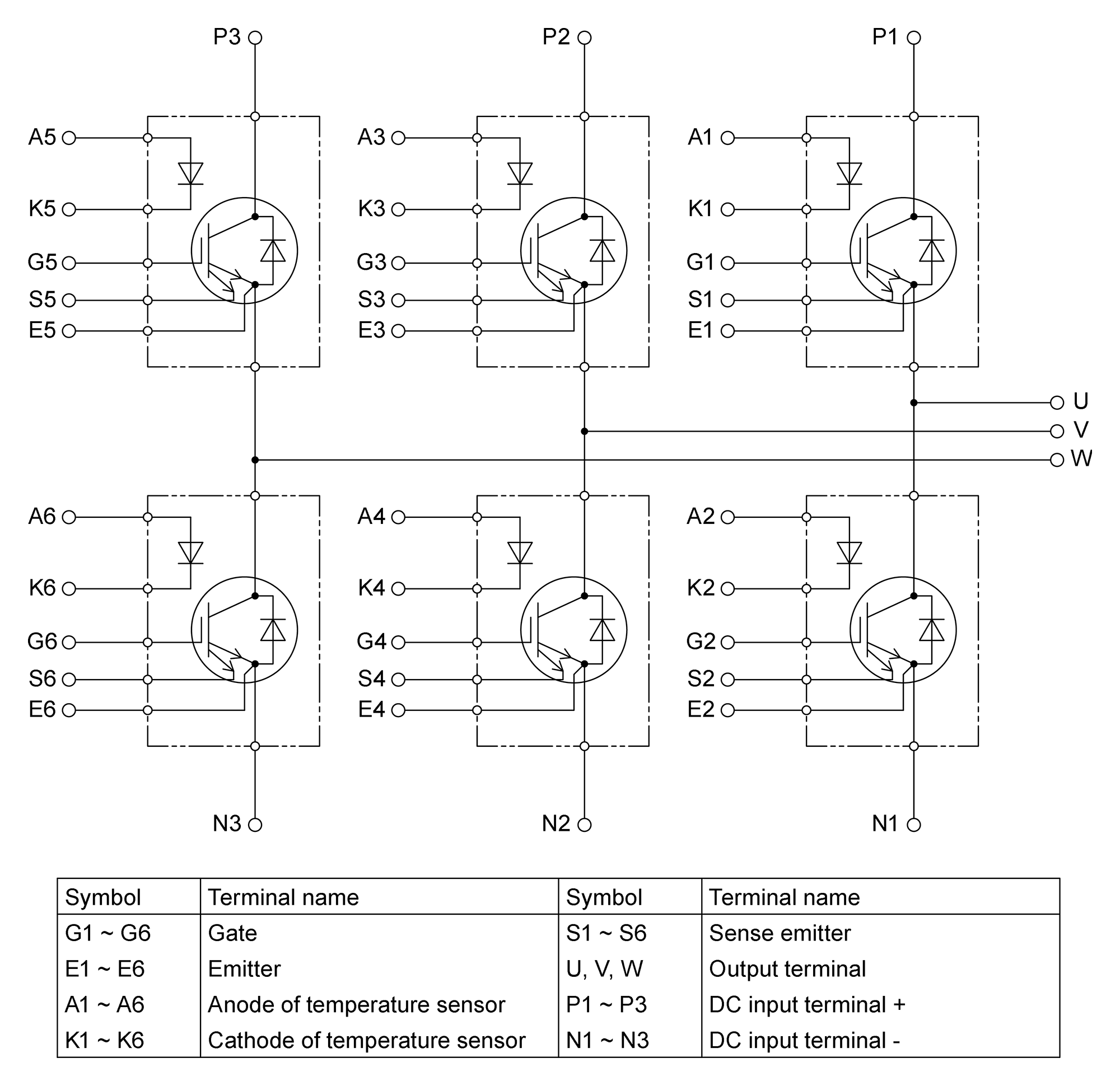

| 構成 | 6-Pack |
|---|---|
| シリーズ | Xシリーズ |
| インバータ部 VCES(V) 詳細 | 750 |
| インバータ部 IC(A) 詳細 | 600 |
| 冷却部 Twin(℃) | 70 |
| 冷却部 冷却水流量(L/min) | 12 |
| 冷却部 冷却水圧力(kPa) | 270 |
| Tstg(℃) | -40 〜 125 |
| Tvjop(℃) | -40 〜 175 |

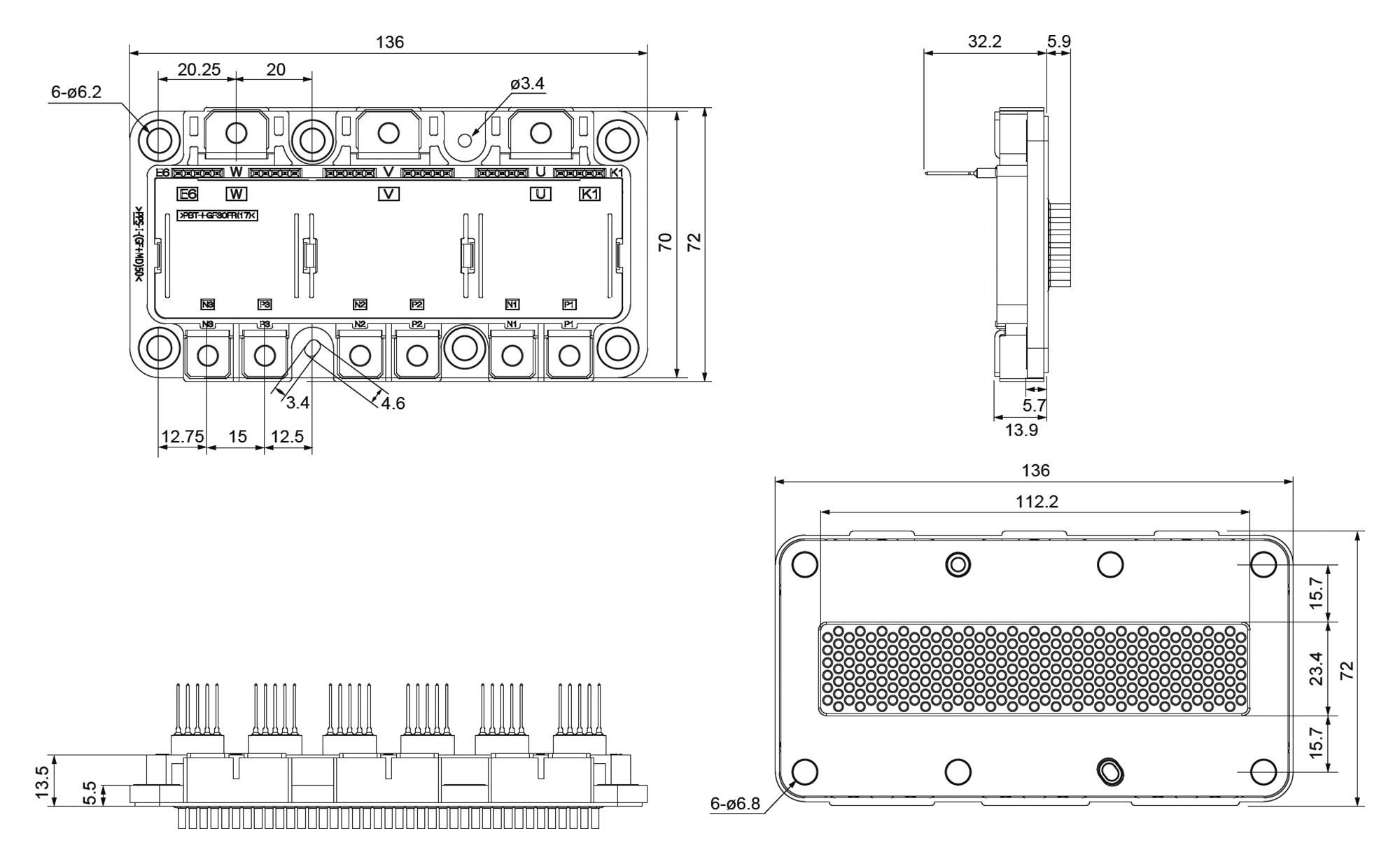

| パッケージ | M682 |
| サイズ幅(mm) | 136 |
| サイズ長さ(mm) | 72 |
| 質量(g) | 462 |
ドキュメント・ツール
| データシート | 6MBI600XRWF075V-50 |
|---|---|
| セレクションガイド | IGBT/SiCセレクションガイド |
