臨界モードインターリーブPFC制御IC
-
状態：供給

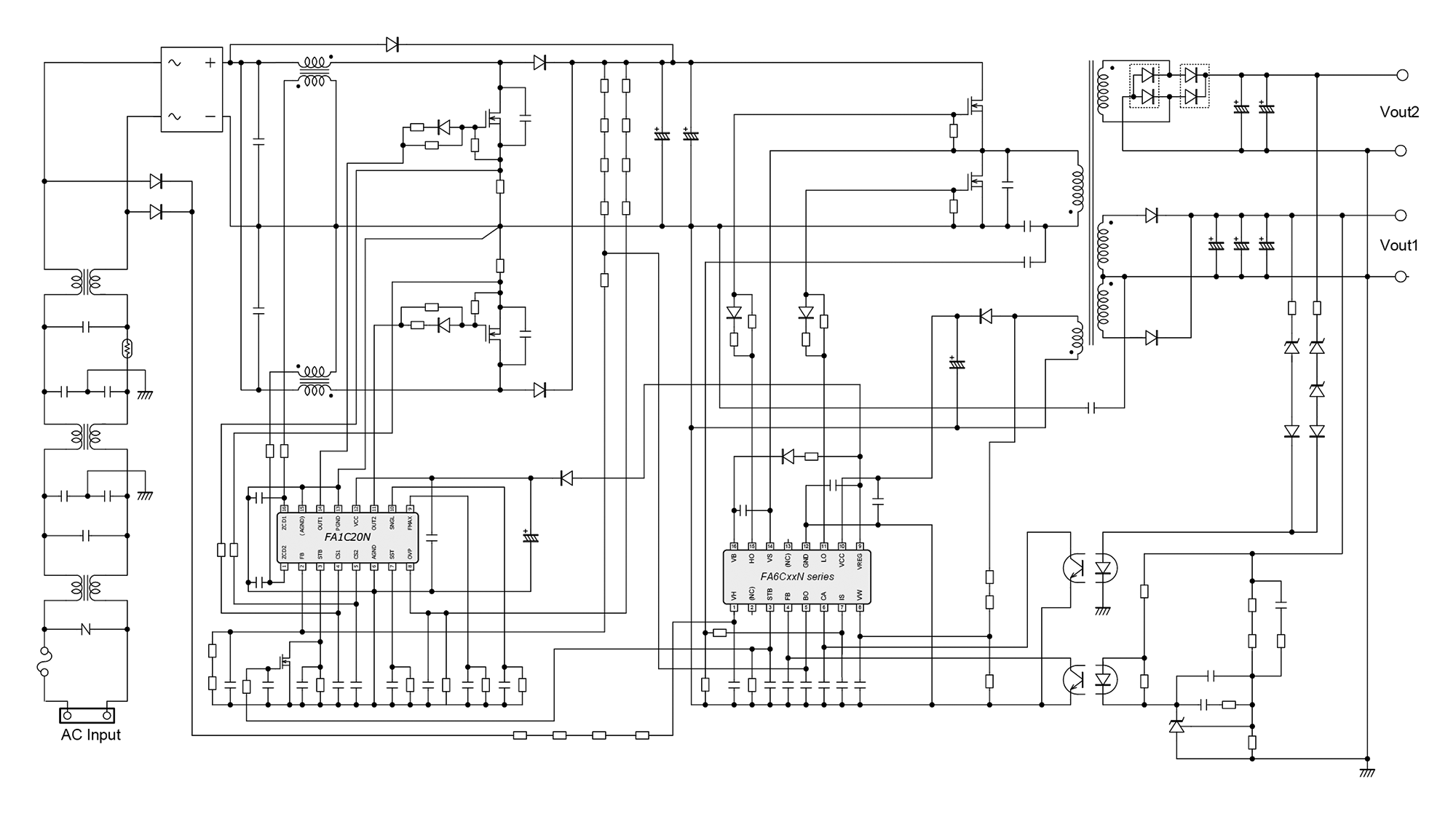

FA1C20Nは、臨界モードインターリーブを採用した力率改善コンバータを構成するためのコントロールICです。高耐圧CMOSプロセスを採用し、低消費電力を実現しています。また、PFC出力電圧検出部の異常時に動作を停止させる短絡保護など豊富な機能を内蔵しています。更に、外部信号による動作モード設定機能を内蔵しており、当社電流共振IC FA6CxxN系列と組み合わせる事により、PFC電源効率の向上を実現します。

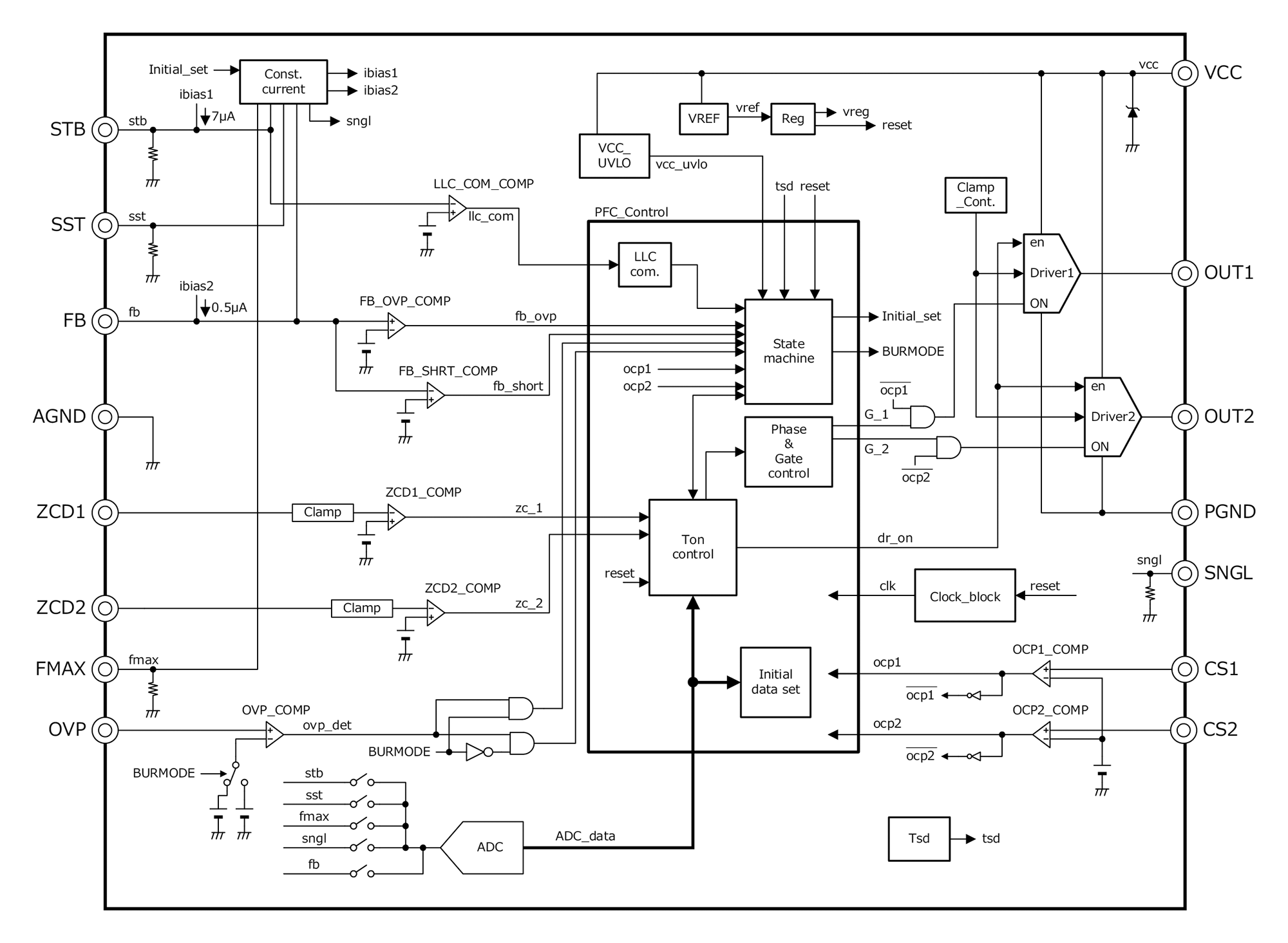

特徴
- THD改善機能による良好なTHD特性
- 当社電流共振IC FA6CxxN系列との連携で、バースト動作/通常動作の切替動作が可能であり、軽負荷時の電源効率向上を実現
- 高耐圧CMOSプロセスにより、低消費電力化を実現
- スタートアップ電流500μA(max.)、動作時電流1.5mA(typ.)
- パワーMOSFETを直接駆動可能、
- 出力ピーク電流：ソース0.3A シンク1A
- 出力電圧検出に異常が働いた場合、短絡保護により回路動作を停止
- VCC低電圧保護機能(UVLO)内蔵
- 12.5V(typ.) 起動／7.5V(typ.) 停止
- リスタートタイマー機能
- パッケージ：SOP-16
用途
- スイッチング電源
- LED照明
仕様
| コントローラタイプ | 臨界モードインターリーブPFC |
|---|---|
| 適用回路 詳細 | PFC（昇圧） |
| 動作周波数(kHz) | 自励方式 |
| VCC(V) | 13〜26 |
| OVP端子 詳細 | 有 |
| 過負荷動作 | 無（過電流保護有） |
| 過電圧動作 | 自動復帰（FB) |
| パッケージ | SOP-16(N) |
