功率因数校正IC
-
状态：量产中

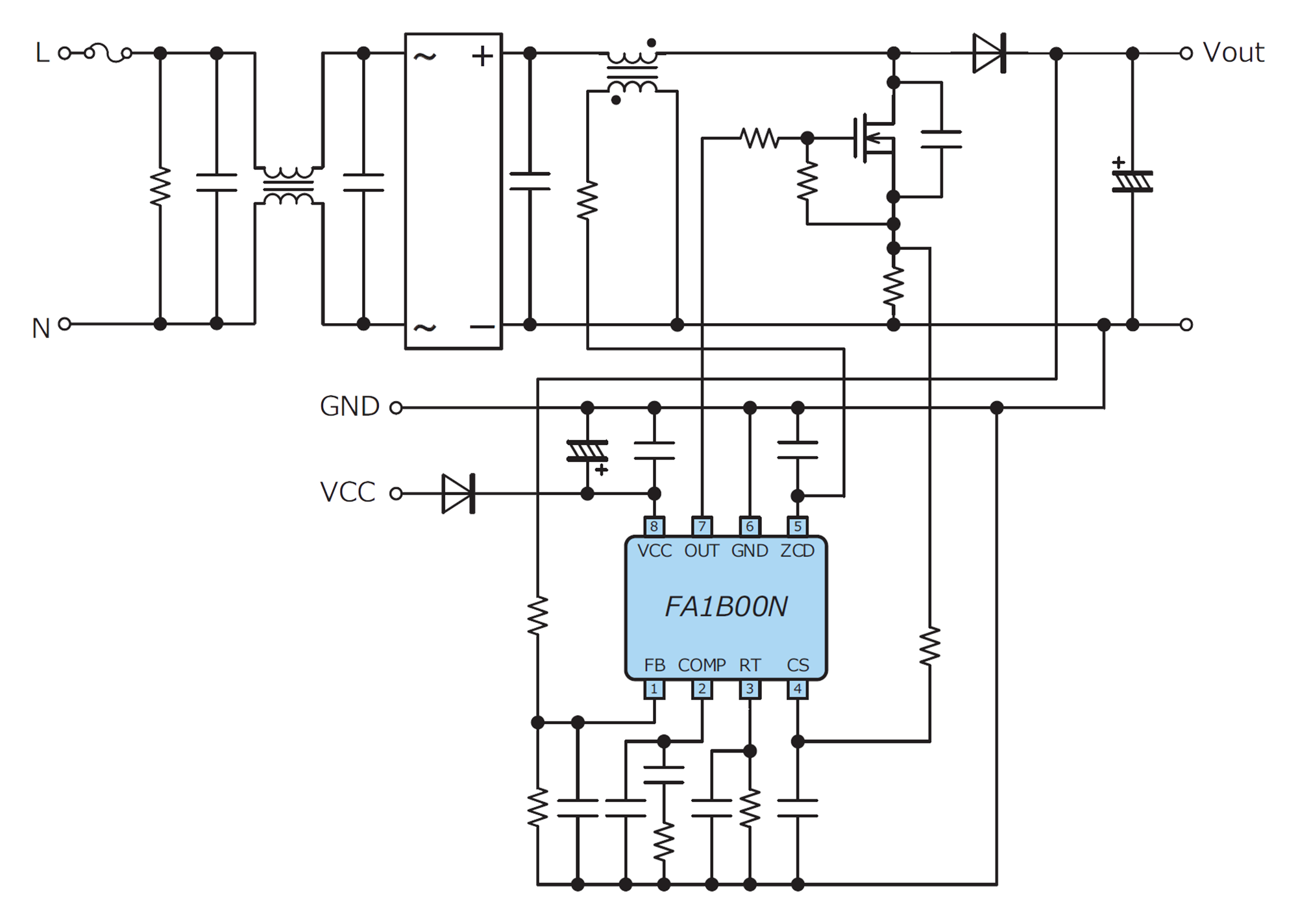

FA1B00N是一种控制IC，用于构成采用了临界模式的功率因数校正转换器。采用高耐压CMOS工艺，实现了低功耗。此外，还具备输出电压检测部异常时停止动作的FB短路检测电路等。
特征
- 无需输入电压检测即可应对低待机功率
- 高精度电流检测：0.65V±2%
- 通过最大频率限制功能，改善轻负载时的效率
- 通过采用过冲降低功能，可抑制噪声
- 通过高耐压CMOS工艺，实现低功耗化
- 启动电流300μA（max）、动作时电流1.2mA（typ）
- 可直接驱动功率MOSFET、输出峰值电流：拉电流0.5A / 灌电流1A
- 通过采用FB短路检测电路，可以在输出电压检测部发生异常时停止电路动作
- 内置低电压误动作防止电路（13V ON / 9V OFF）
- 将基于外部信号的ON/OFF功能内置于FB端子
- 支持LED照明
- 封装：SOP-8
用途
- 开关电源
- LED照明
设计规范
| 控制类型 | 临界模式PFC |
|---|---|
| 适用电路 细节 | PFC（升压/反激） |
| 工作频率(kHz) | 自激方式 |
| VCC(V) | 10〜24 |
| OVP端子 细节 | - |
| 过载运行 | 无（有过电流保护） |
| 过压运行 | 自动恢复（FB) |
| 封装 | SOP-8 |
