DCDC电源控制IC

FA3687V

数据表

  • 状态：量产中

2ch输出的PWM型DC-DC转换器控制用IC

特征

  • 电源电压范围广VCC=2.5〜20V
  • 可直接驱动MOSFET
  • 各通道均可切换　P/Nch驱动
  • 低电流消耗化　动作时：2.5mA（typ.）
  • 2ch的PWM控制IC
  • 可进行高频动作：300kHz〜1.5MHz
  • 仅用定时电阻设定动作频率
  • 可按通道设定软启动
  • 可按通道设定最大占空比限制
  • 内置低电压误动作防止功能
  • 高精度基准电压　VREF：1.00V±1%，VREG：2.20V±1%
  • 内置定时器闩锁方式的输出短路保护电路
  • 小型、薄型封装：TSSOP-16

用途

  • 开关电源

设计规范

适用电路 升压、降压、反激、反转
输出数 2
内置功率MOSFET 无
工作频率（kHz） 300k 〜 1.5MHz
Max Duty(%) 外部设定
VCC电压 (V) 2.5 〜 18
保护功能 定时器闩锁、短路保护
封装 TSSOP-16

外观

TSSOP-16

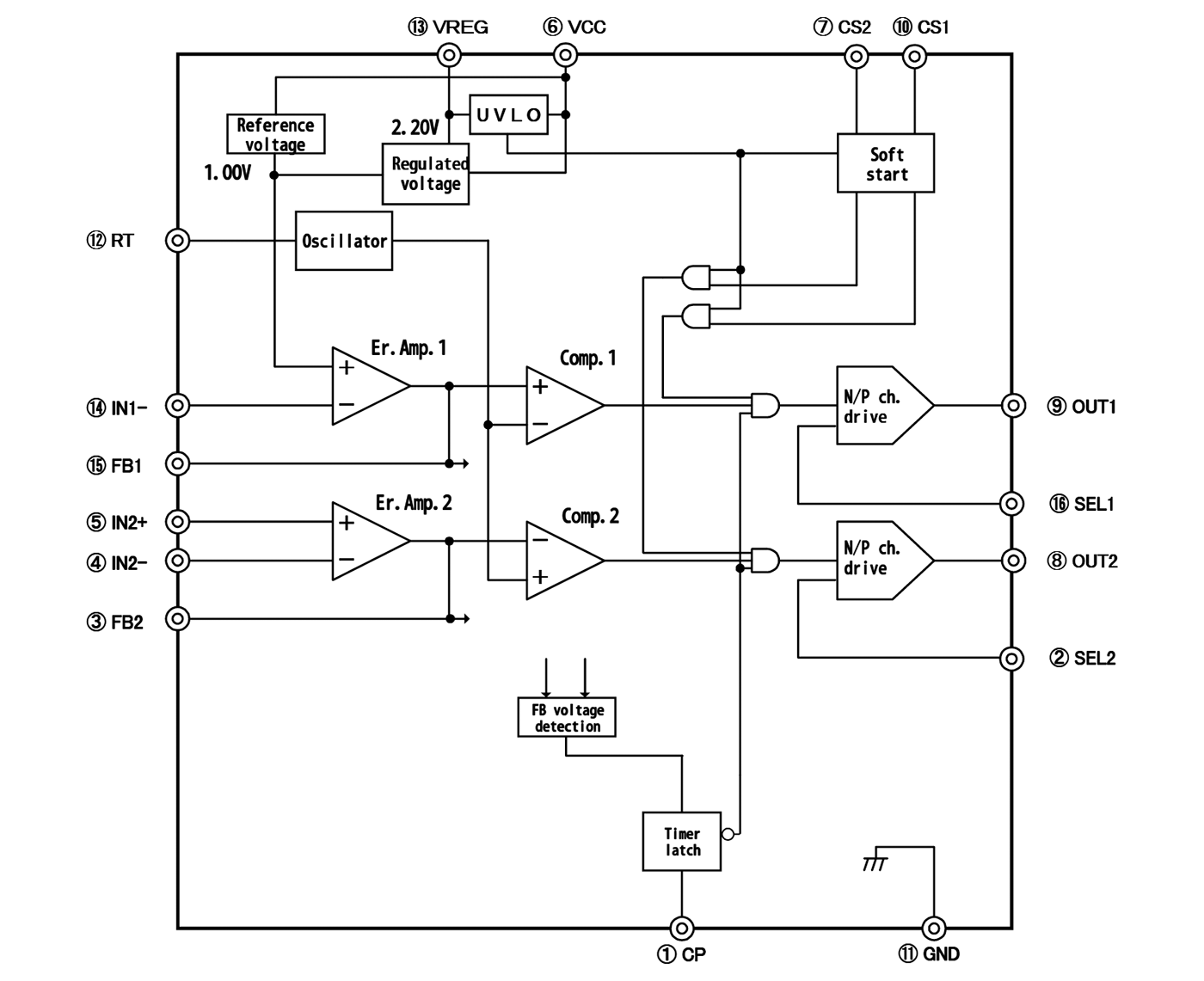

框图

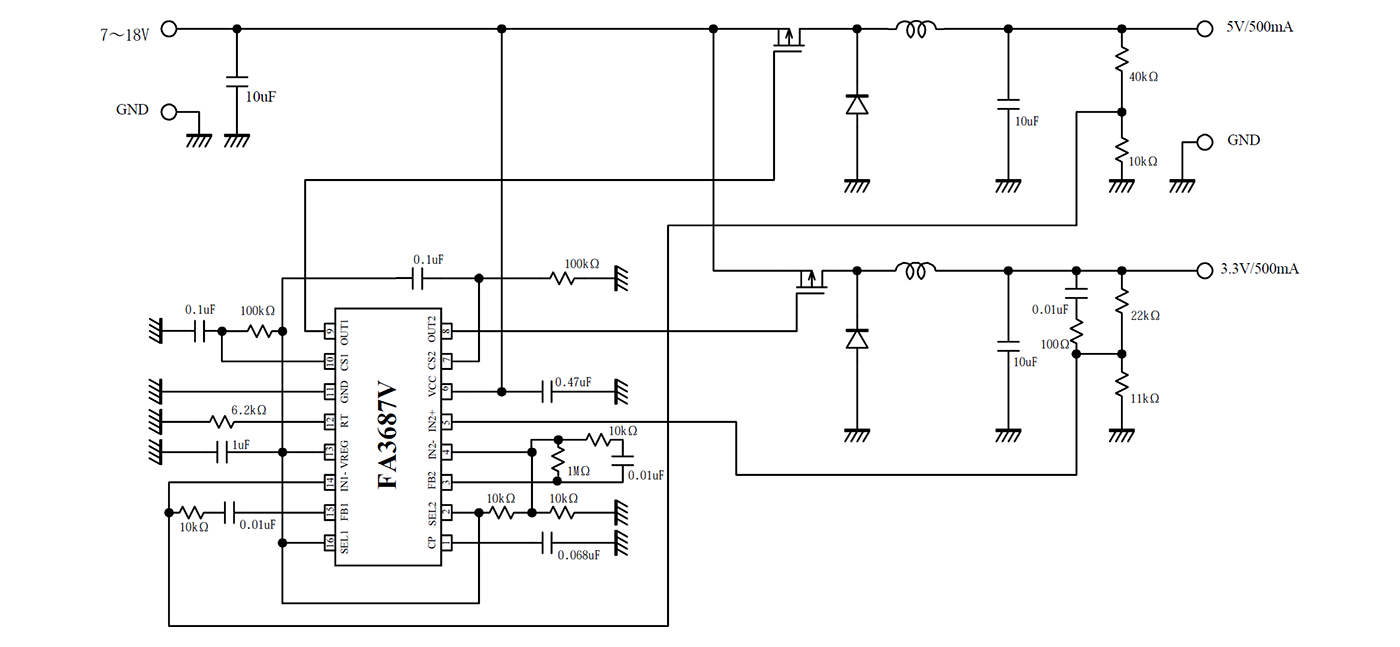

电路图

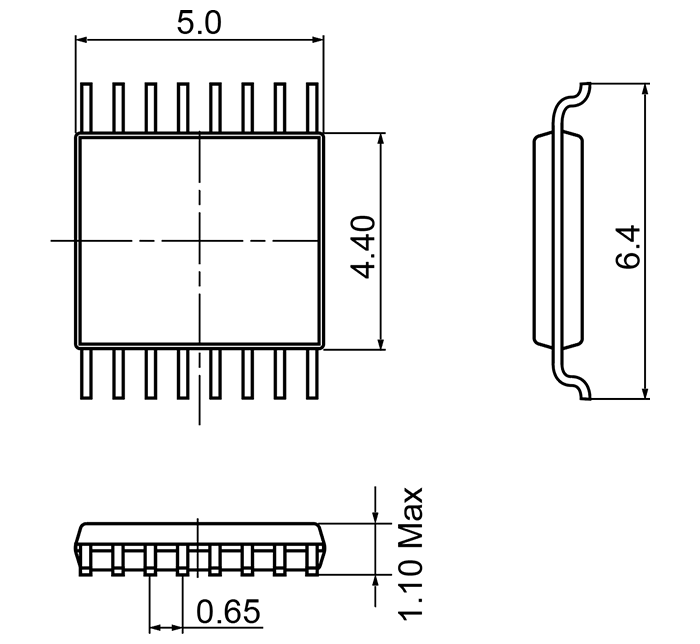

外形图
